Diese Anleitung beschreibt in Bildern, wie man einen Citrix Hypervisor Version 8.1 installiert. Da sich die Installation nicht wirklich von den vorherigen Versionen unterscheidet, kann sie auch für die Installation eines Citrix XenServer 7.1 verwendet werden.

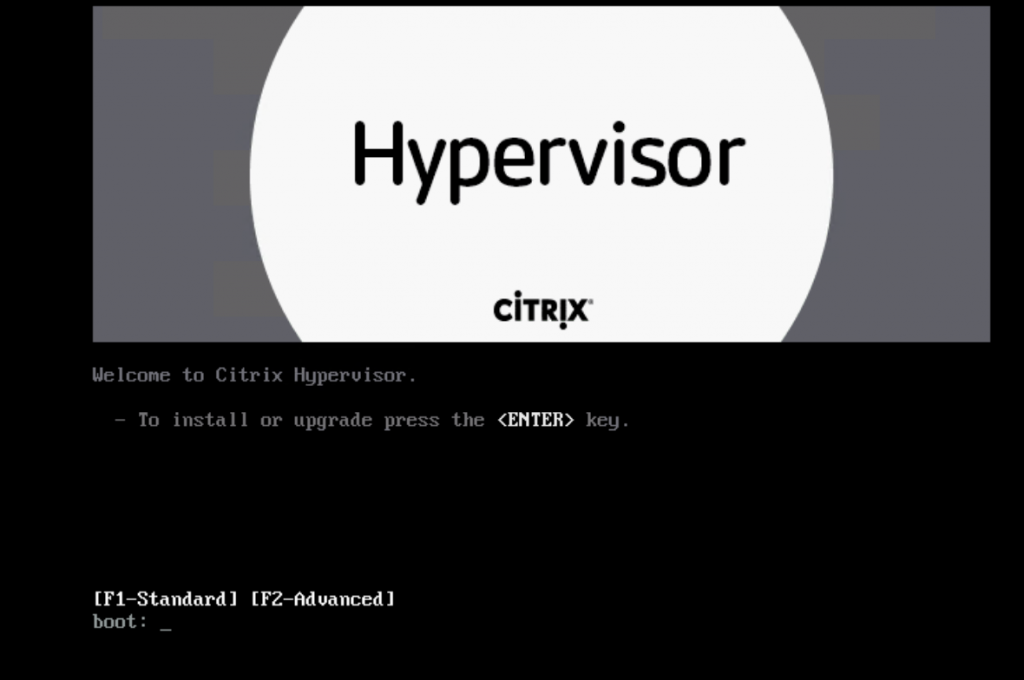

Nach Einlegen/Einbinden der ISO-Datei muss die Bootreihenfolge entsprechend auf das Laufwerk eingestellt werden, in dem sich das XenServer-Installationsmedium befindet. Der erste Bootscreen begrüßt einen mit dem Citrix-Hypervisor-Logo. Man kann hier mit Enter den Start des Setups beginnen. Alternativ bootet das Setup auch von alleine nach 5 Sekunden.
<p class="has-text-color has-text-align-center has-very-dark-gray-color">
</p>

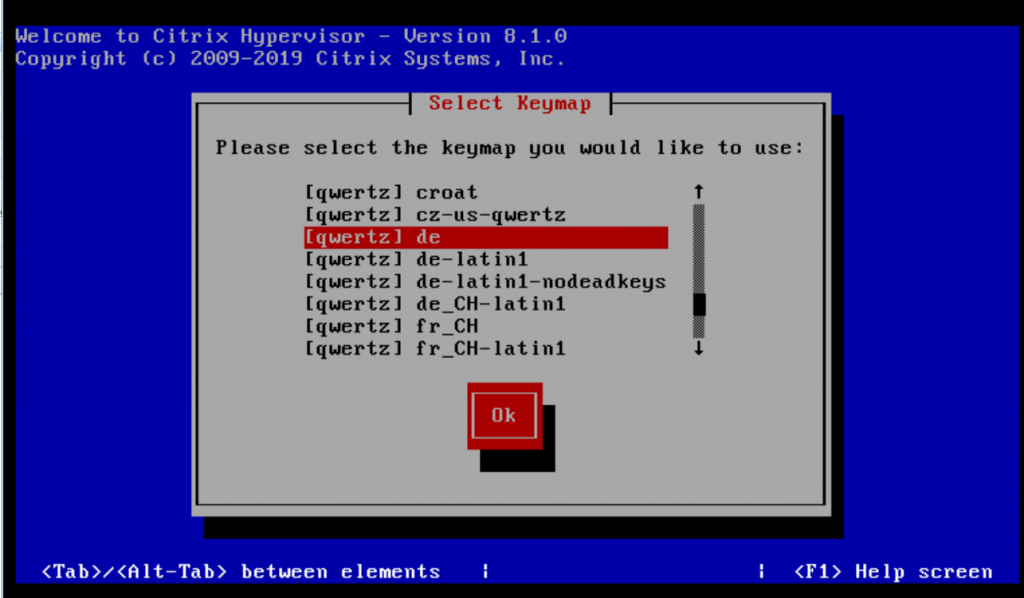

Der erste Dialog ermöglicht es die Sprache des Hypervisor OS einzustellen. Für QWERTZ DE muss man ganz nach unten springen. [Bild runter bis zum Ende der Liste gedrückt halten und einmal Bild Hoch drücken]. Abschließend mit OK bestätigen.

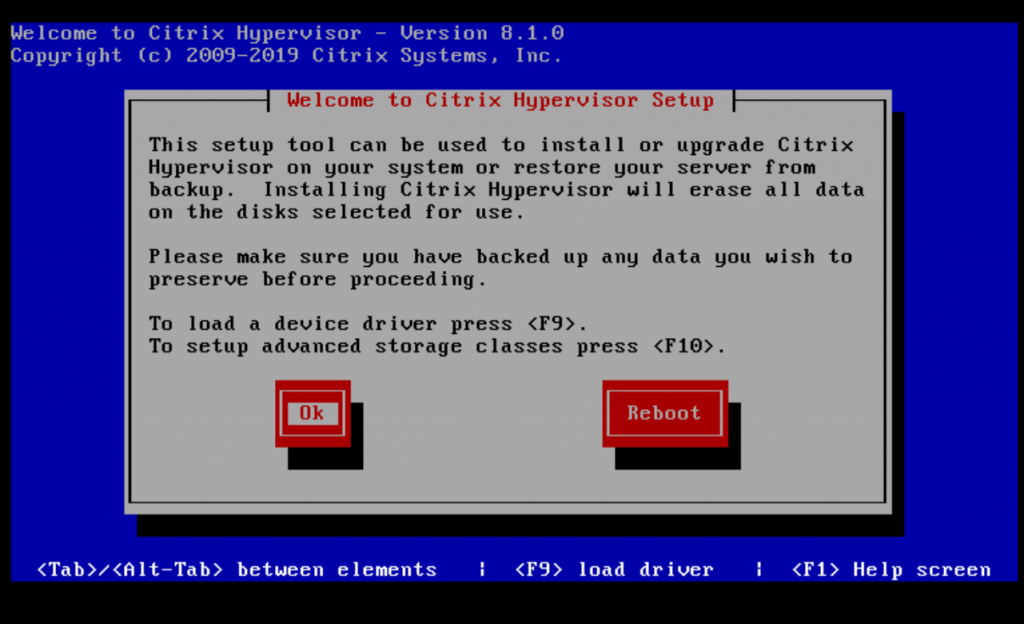

Der nächste Dialog ist wichtig, sollte der Host einen RAID-Controller oder einen anderen HBA eingebaut haben, den der Hypervisor von Haus aus nicht kennt. Das Problem tritt häufiger bei XenServer 7.1 und neueren RAID-Controllern (PERC H740P) auf. Damit das Setup mit den angeschlossenen Festplatten arbeiten kann, muss man mit F9 den Gerätetreiber laden. Achtung! Der Gerätetreiber steht dann nur für die Installation zur Verfügung und muss nach der Installation erneut geladen werden.

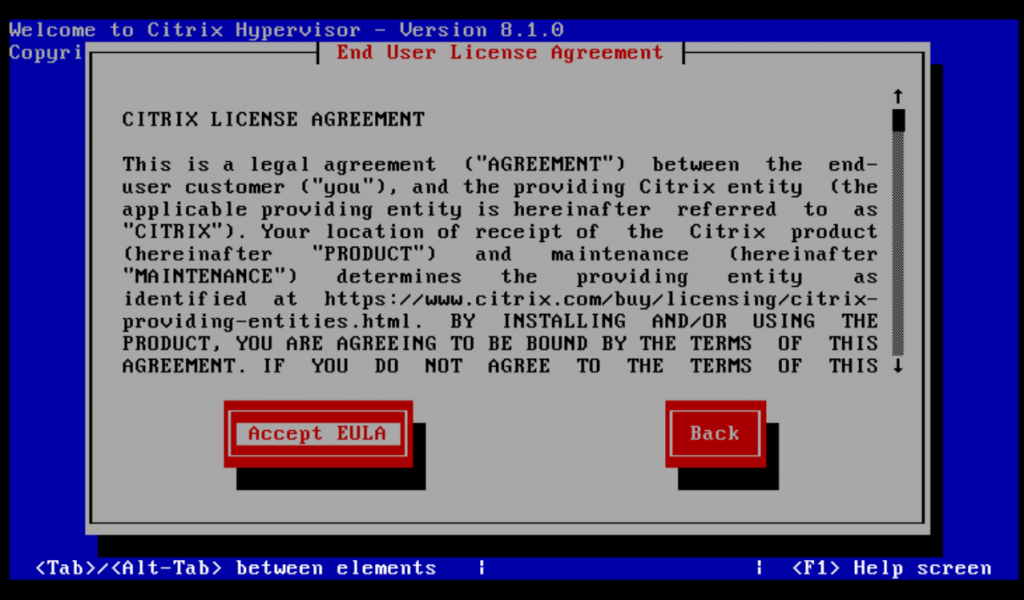

Nun bestätigen wir die EULA (End User License Agreement)

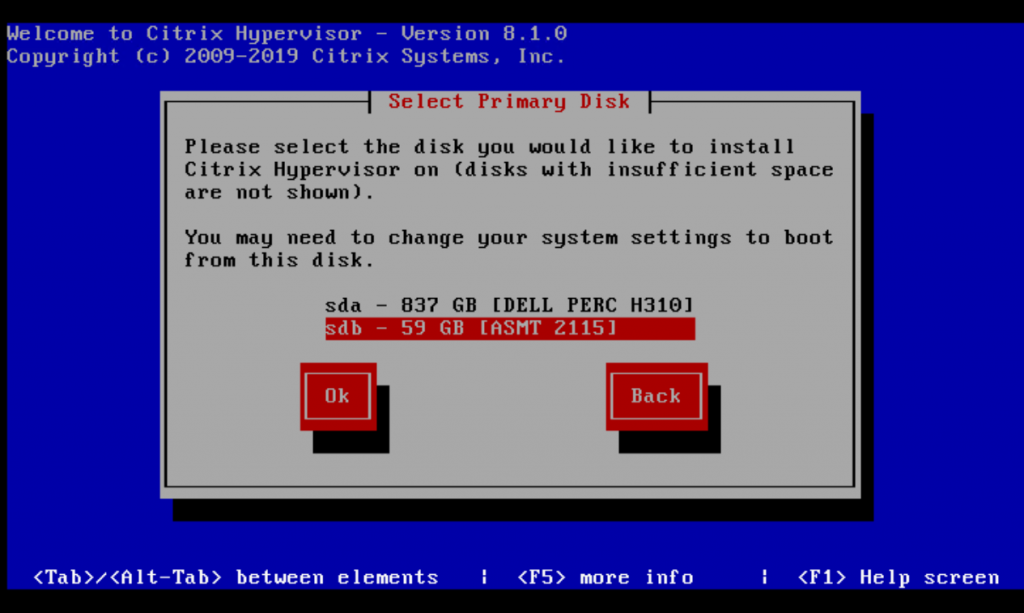

Hier wählen wir die primäre Partition aus, auf der der Citrix Hypervisor installiert wird. In diesem Fall ist es /dev/sdb <- Eine via USB zu M2 Adapter zur Verfügung gestellte SSD. Im Idealfall hat man hier eine Dell-BOSS-Karte (2× NVMe) oder ein separates RAID 1 für das OS (SAS- oder SATA-SSDs). Offiziell gefordert sind 70 GB, ab 48 GB lässt er sich installieren. Aber auch diesen Parameter könnte man theoretisch anpassen. Auch USB-Sticks mit entsprechender Größe sind möglich — man sollte aber die hohe Schreibintensität auf /var/log nicht unterschätzen.

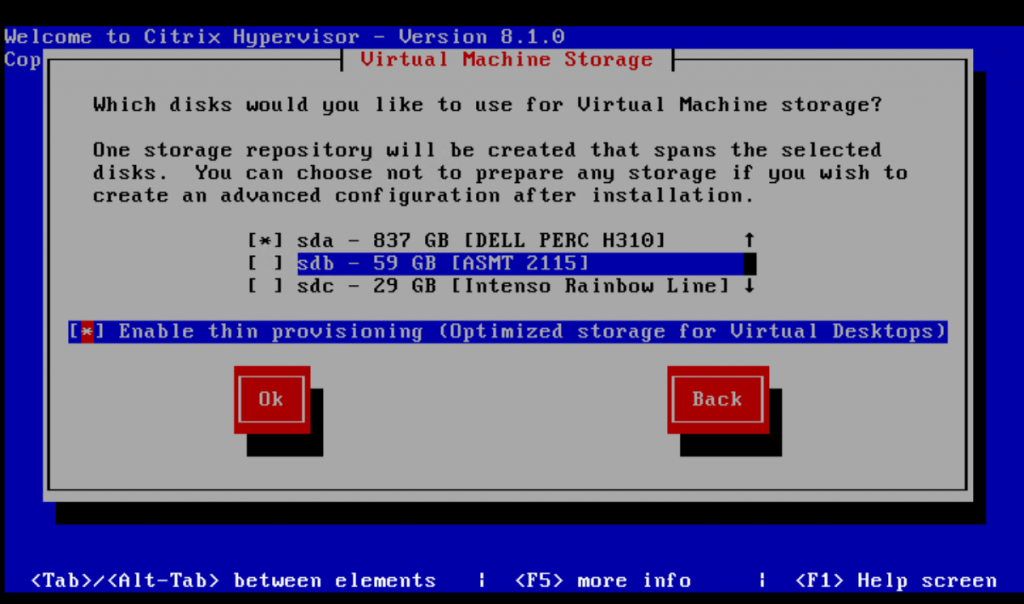

Nun wählen wir das Volume aus, auf dem unsere VMs später abgelegt werden. Alle anderen Volumes sollten abgewählt werden. Zusätzlich sollte man Thin Provisioning aktivieren.

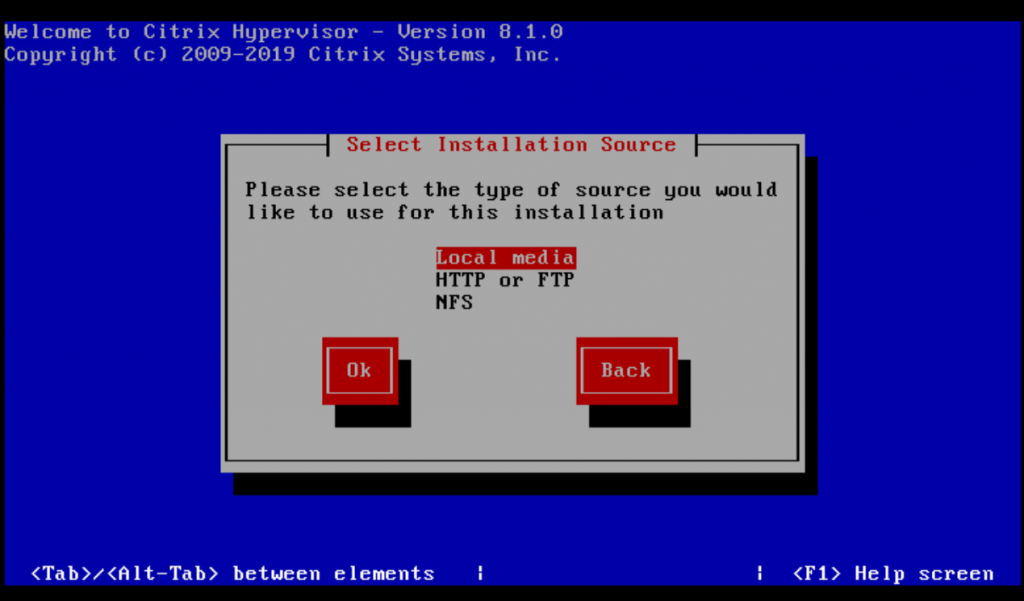

Das Installationsmedium ist in diesem Fall lokal. Es wäre aber auch möglich, eine Installation von einem NFS- oder einem FTP-/HTTP-Repository zu starten.

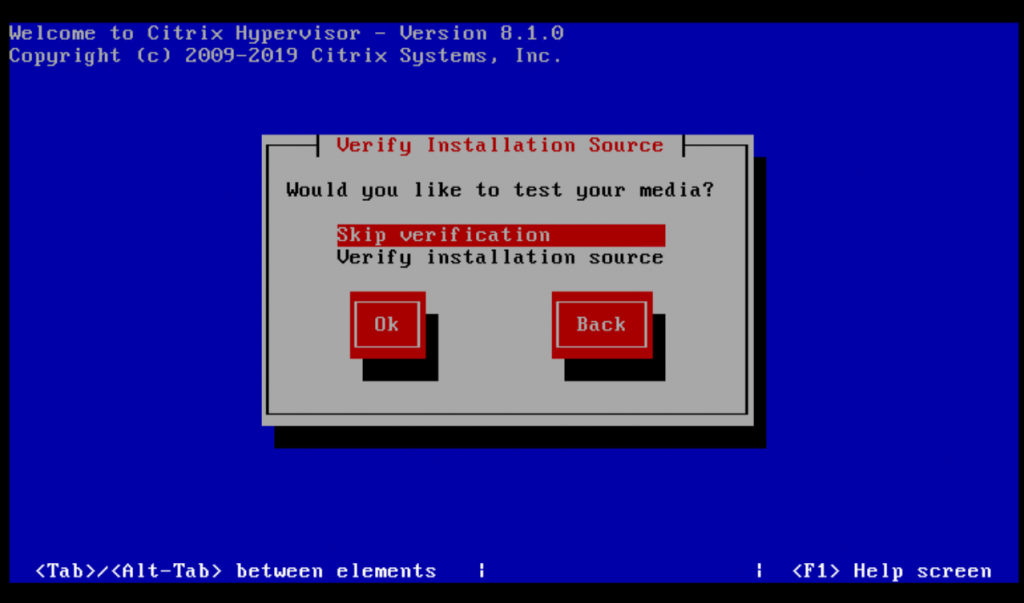

Die Überprüfung des Installationsmediums kann man überspringen.

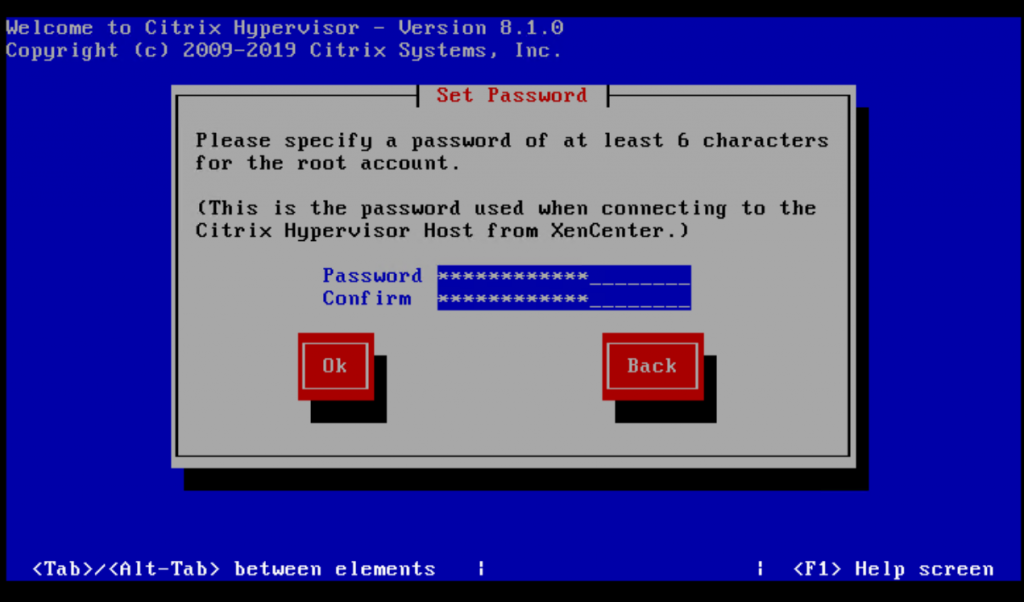

Hier legen wir nun das root Kennwort für den Citrix Hypervisor fest.

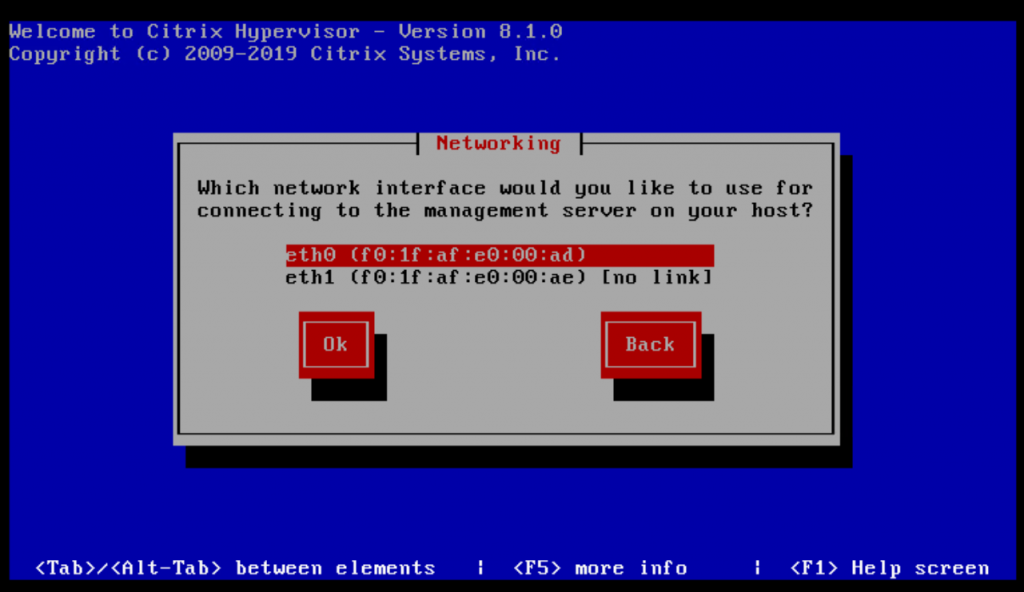

Als Nächstes wählen wir das Management-Interface aus, über das der Citrix Hypervisor administriert werden kann. In diesem Fall eth0. In dieser Ansicht ist zudem ersichtlich ob ein Interface einen physikalischen Link hat.

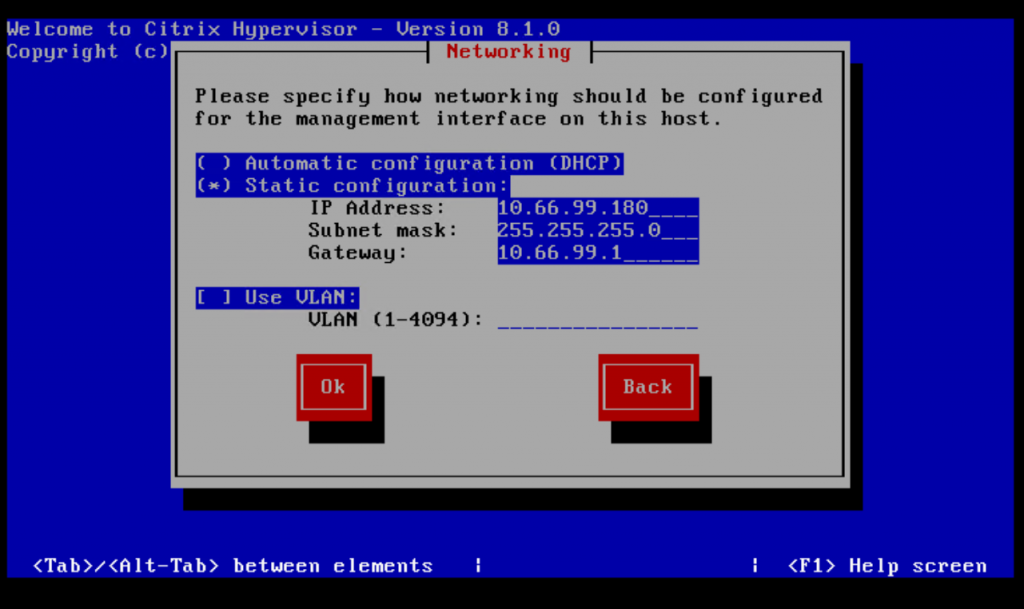

Wir legen nun IP, Subnetzmaske und Gateway für die Management-Schnittstelle fest — wenn nötig auch ein VLAN-Tag.

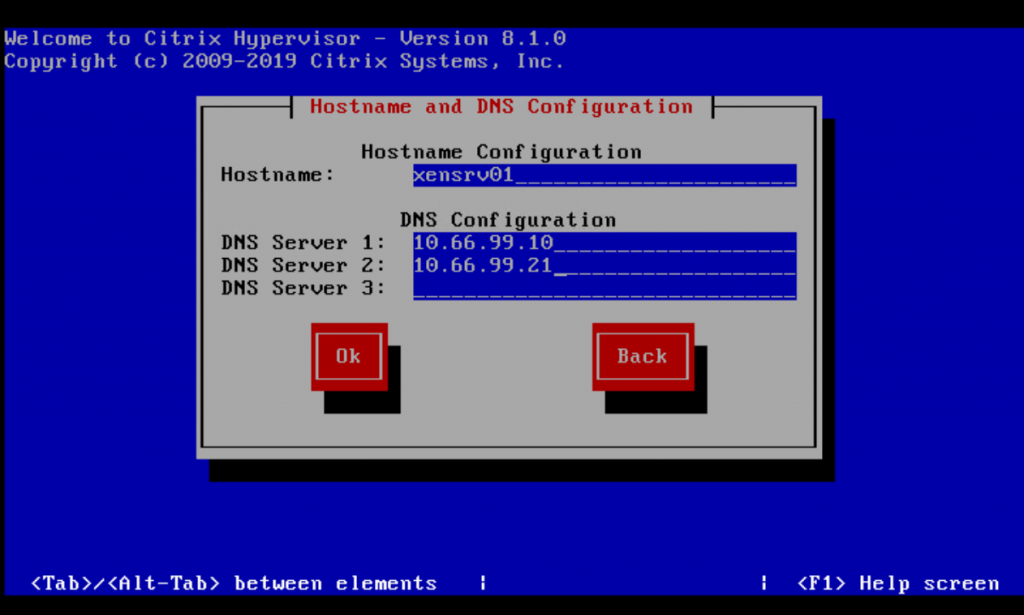

Hier lassen sich der Hostname sowie die DNS-Server konfigurieren.

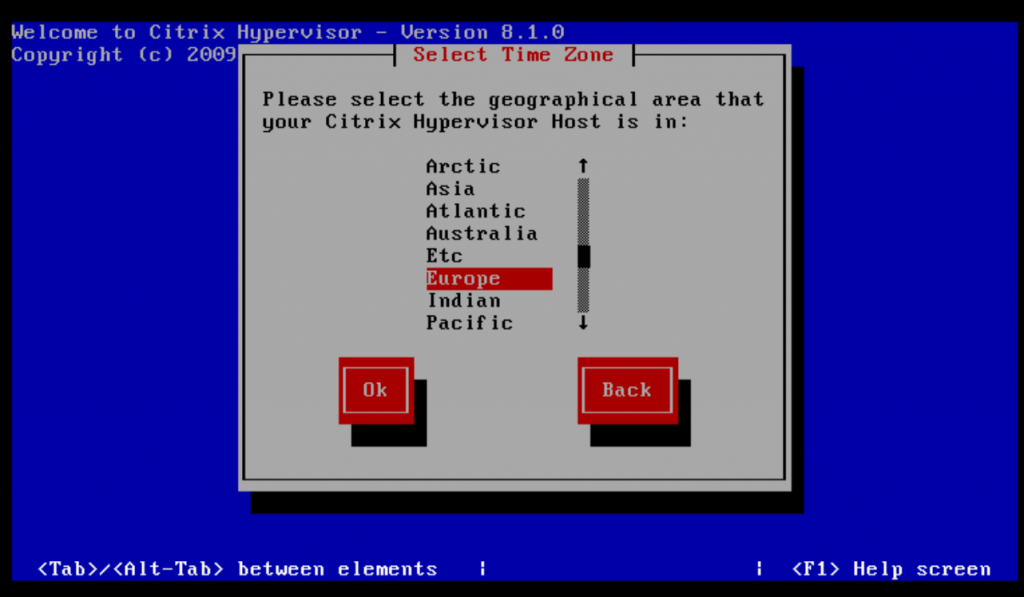

Die Zeitzonen-Einstellung beginnt mit der geografischen Zone, in unserem Fall „Europe“.

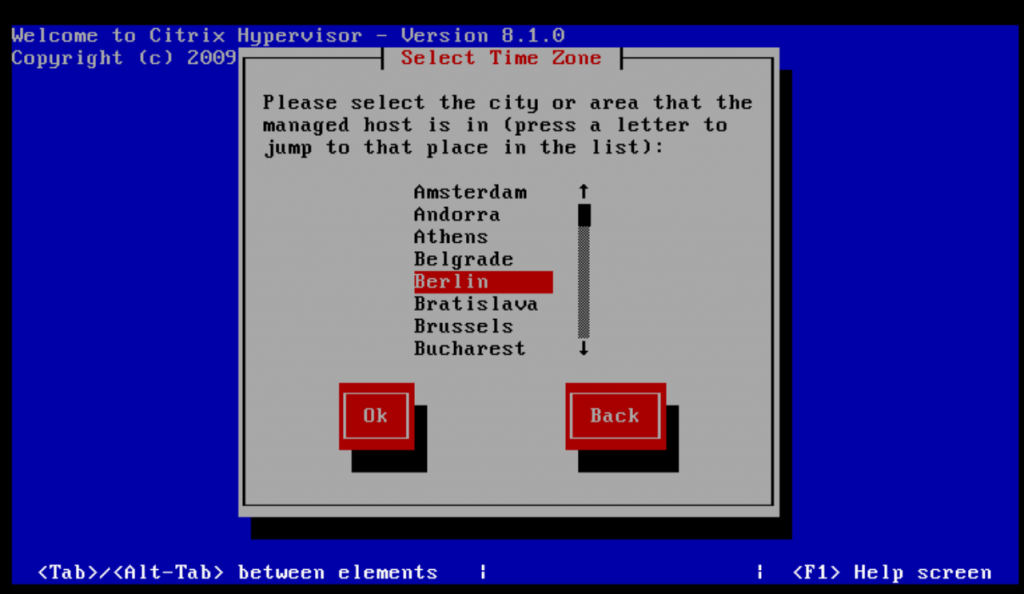

Hier gibt man den Ort an, der am besten zur gewünschten Zeitzone passt.

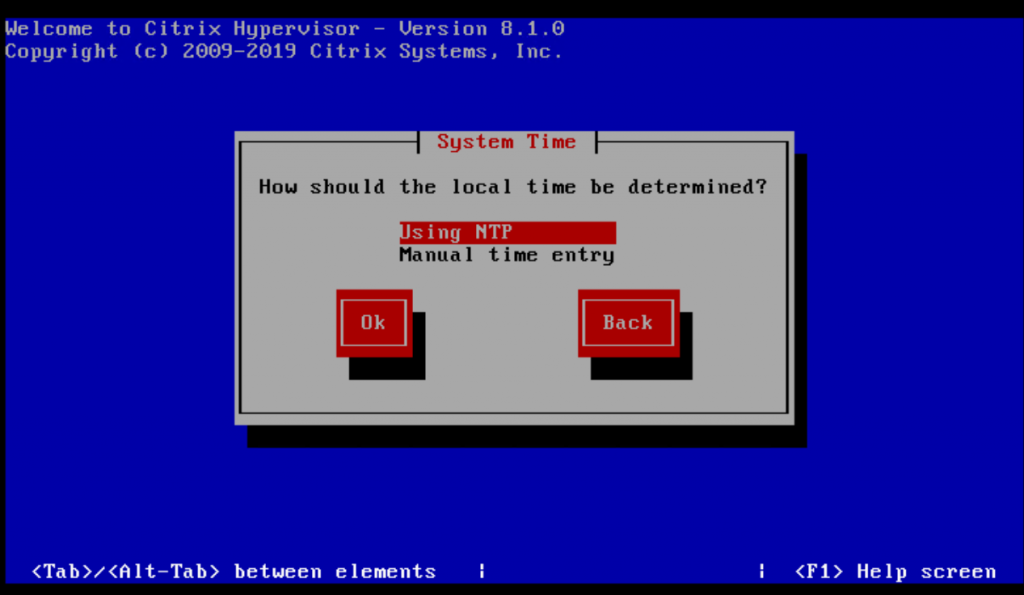

Ein NTP-Server ermöglicht das automatische Synchronisieren der Zeit und sollte der manuellen Eingabe vorgezogen werden.

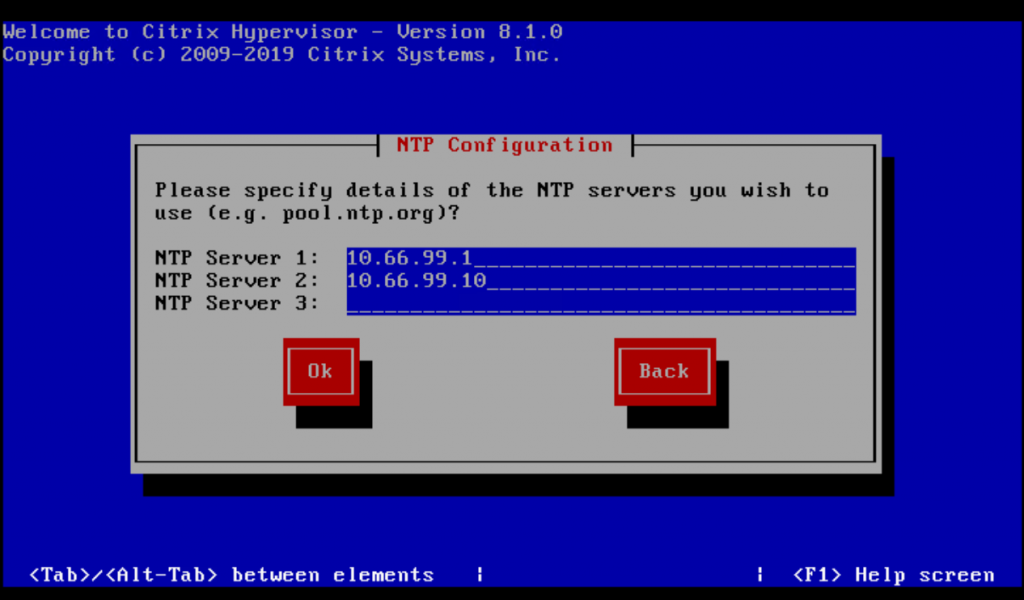

Bis zu drei Zeitserver können eingestellt werden.

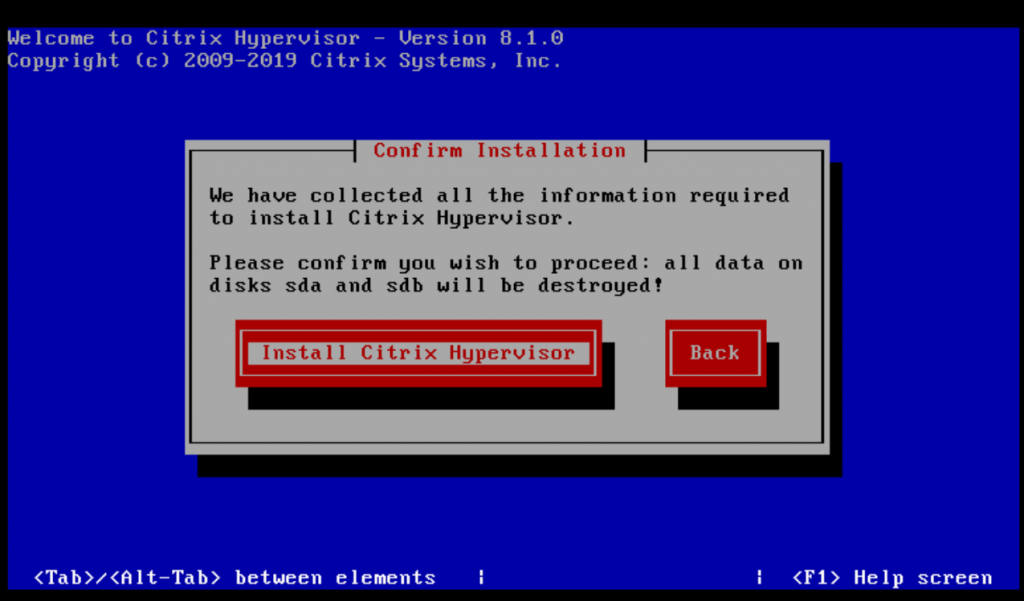

Mit einem Druck auf den Button „Install Citrix Hypervisor“ beginnt die Installation.

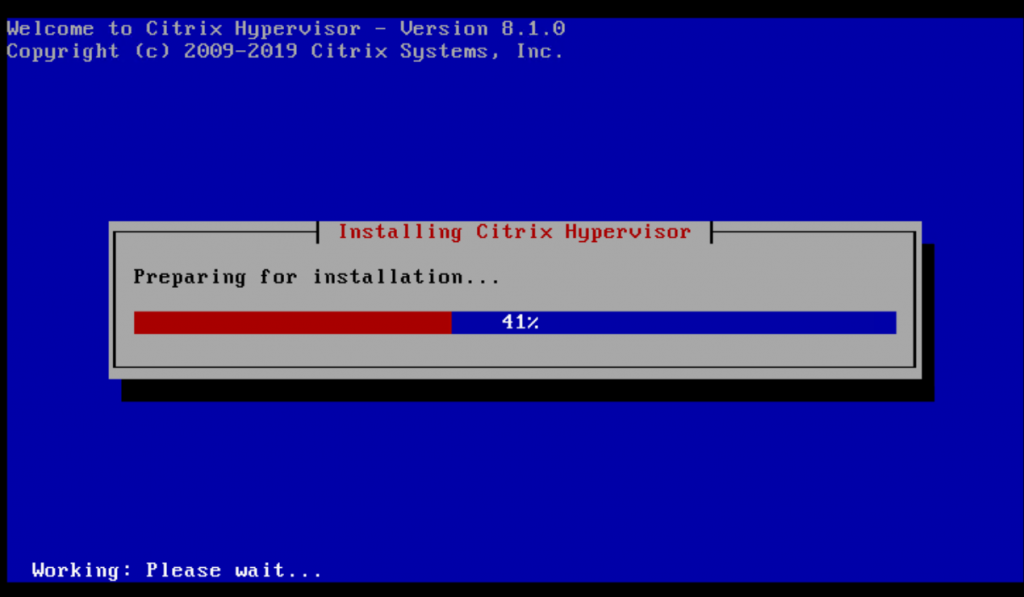

Das Setup bereitet nun die Installation vor.

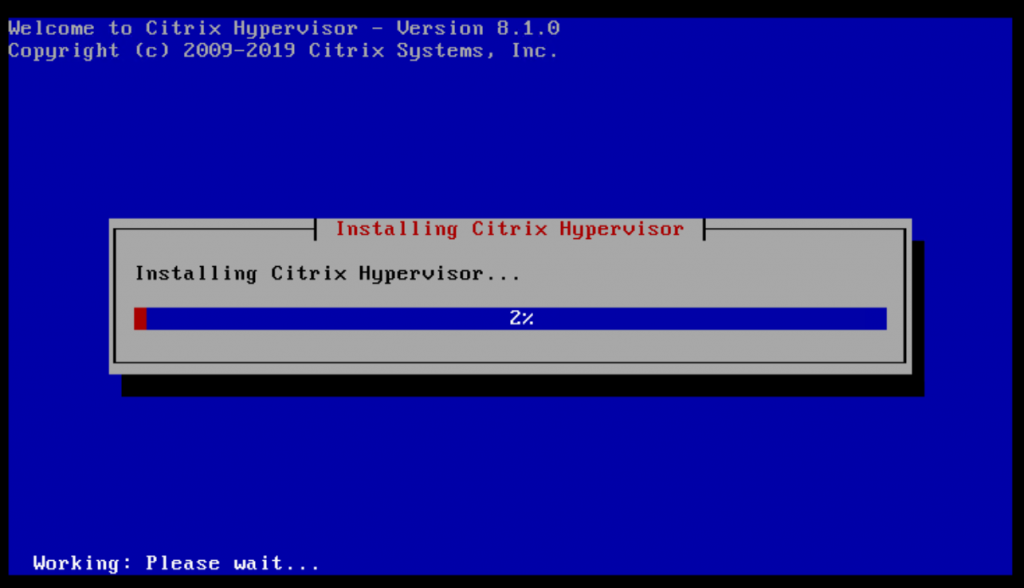

Hier läuft nun die eigentliche Installation.

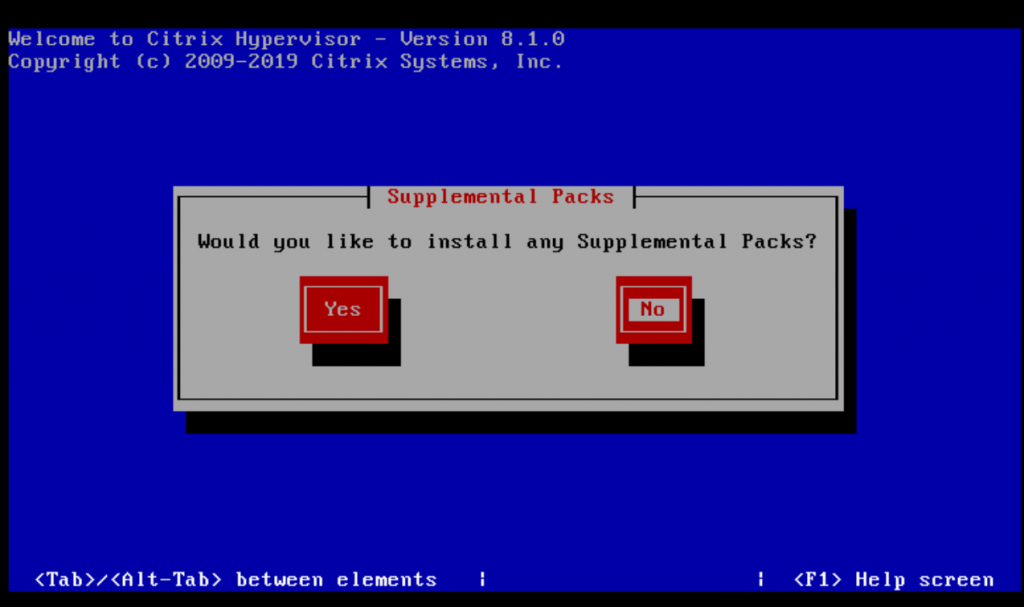

Das ist der wichtige Punkt: Sollten wir vorher via F9 einen Treiber geladen haben, müssen wir das hier wiederholen, damit der Treiber auch später im System verfügbar ist. Ein Nachladen im eigentlichen OS ist nur schwer möglich, da die Installation eines Treibers einen Local oder Attached Storage benötigt — also den Teil, auf dem später die VMs liegen. Ist so etwas nicht vorhanden, lässt sich der Treiber nur über Umwege installieren.

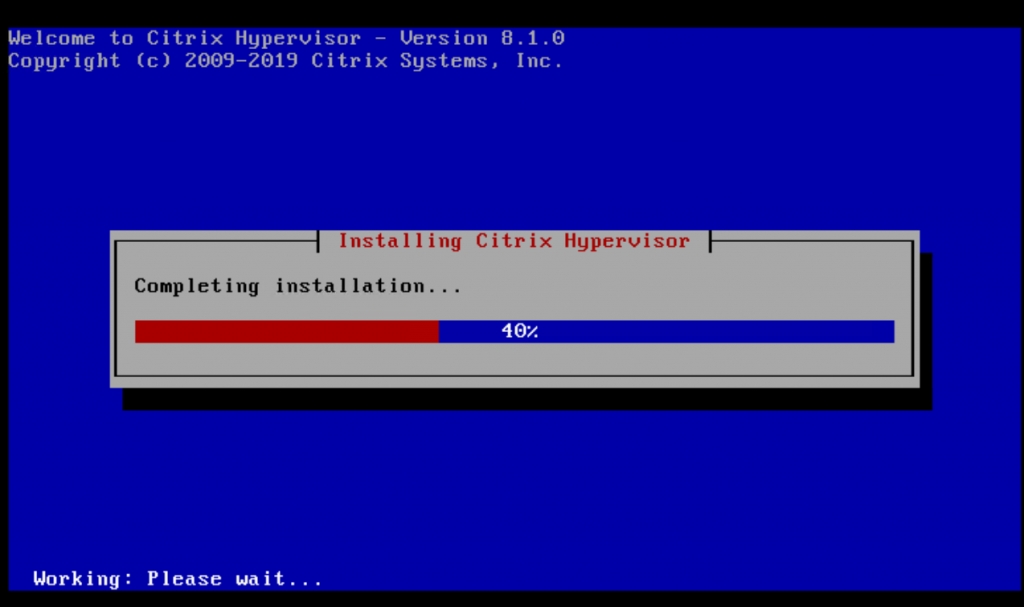

Anschließend wird die Installation abgeschlossen.

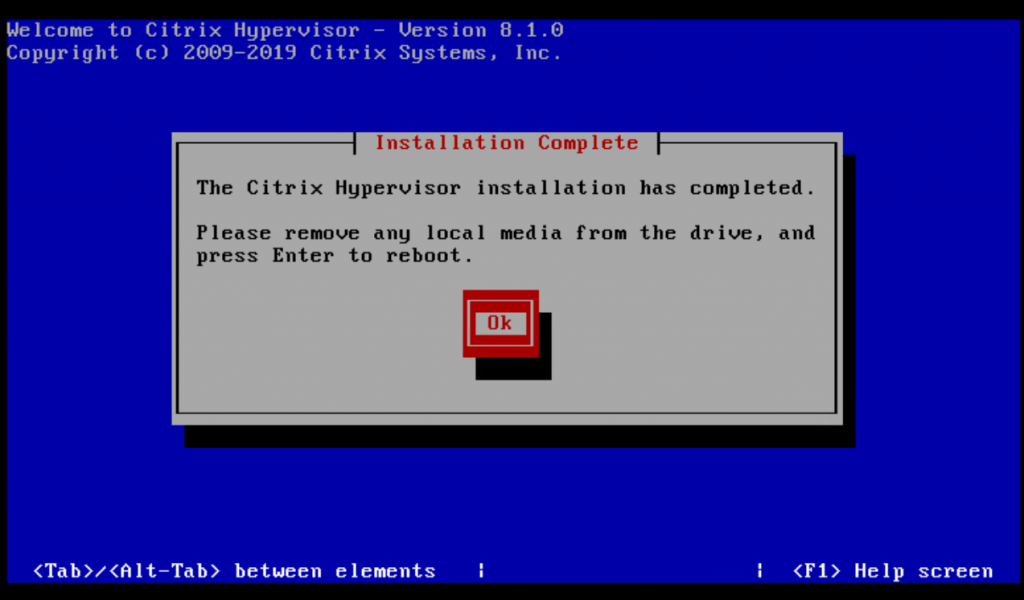

Mit dem Drücken des OK-Buttons ist die Installation abgeschlossen. Lediglich im Bereich Treiberinstallation gibt es ein paar Fallstricke, die sich bei mehrmaligem Installieren aber von selbst erklären.

Nach dem erfolgreichen Neustart sollte der XenServer booten und nach einer gewissen Zeit im Konfigurationsmenü landen.

Ich hoffe, die Anleitung ist für euer nächstes Projekt hilfreich.
